Nuremberg 2006 - Robitronic Avid Touring Car

(Reportage et photos: Lionel Troyon / Xavier Delay - Copyrights: RC Infos)

Avid Touring Car:

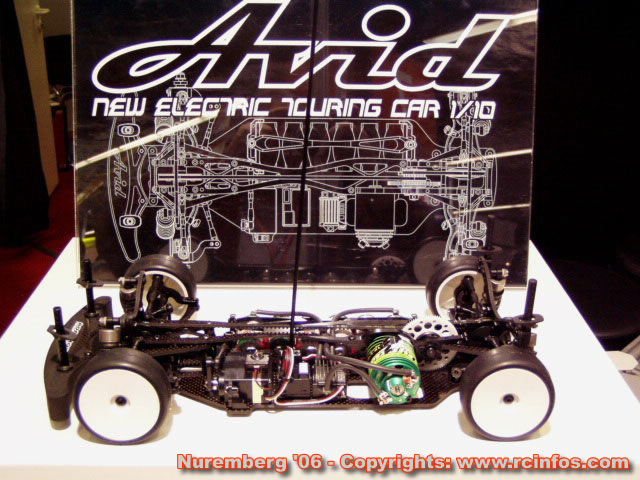

Michael Vollmer, le concepteur de la Robitronic Avid, nous a longuement présenté son tout nouveau châssis, à peine terminé pour Nuremberg et encore à l'état de prototype pour quelques pièces (les triangles et portes-fusées ne sont pas définitifs).

La voiture est tout simplement magnifique, et démontre que l'on peut encore innover à partir d'idées connues, sans pour autant tomber dans la simple copie.

Robitronic Avid RC Car

Le train avant de l'Avid.

Notez le renfort carbonne sur le pare-choc, et les énormes supports de carrosserie.

Robitronic Avid RC Car

Les amortisseurs sont en aluminium, et rappellent les Tamiya au niveau du look.

Notez le passage de la barre anti-rouli.

Robitronic Avid RC Car

Le train arrière de l'Avid, notez l'ancrage des biellettes sur la pièce en carbonne rapportée et les différentes possibilités de réglages.

Robitronic Avid RC Car

La tension de la courroie arrière se fait par l'intermédiaire d'un excentrique sur l'axe central.

La tention de la courroie avant se fait elle par un tendeur sur roulements à billes appuyant sur la courroie.

Robitronic Avid RC Car

La transmission de l'Avid, avec de grandes poulies centrales (24 dents) et un différentiel lui aussi de grande taille.

En parlant du différentiel, Michael a décidé de placer les billes sur un diamètre très éloigné du centre du différentiel (les billes sont quasiment sous les dents de la courroie, afin de passer plus de couple.

Robitronic Avid RC Car

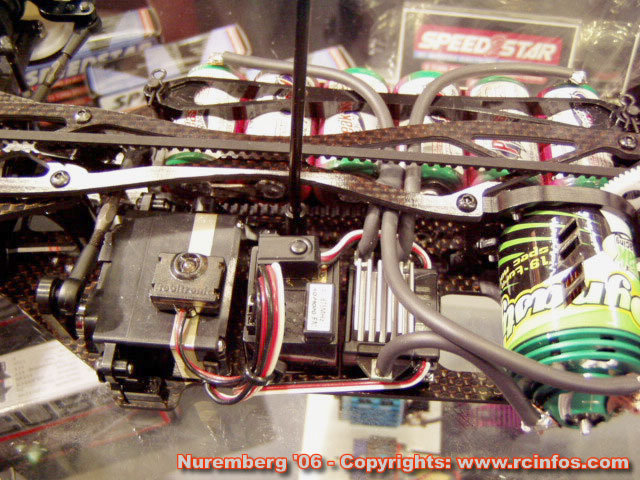

La place pour l'électronique est plus que suffisante, et est plus importante que sur bon nombre de châssis actuels.

Robitronic Avid RC Car

La strap d'accu est ici en aluminium, mais Michael n'est pas sûr qu'il en sera de même sur la version commerciale.

Notez le trou oblong sur la strap, ceci afin de réduire son influance sur le flex du châssis.

A noter que le chassis est également préparé pour une fixation de l'accu par scotch armé.

Robitronic Avid RC Car

Solutions techniques:

Michael a apporté beaucoup de solutions que l'on peut qualifier d'innovante sur l'Avid.

Notez les ergots de guidage de la platine suppérieure, sur la demi cellule. Ceci afin de la bloquer en mouvement latéral, pour réduire le tweak.

Notez aussi que les supports d'amortisseurs sont fraisés au niveau de la fixation sur la cellule, afin que celle ci s'y encastre.

Robitronic Avid RC Car

La cellule arrière est très simple et magnifique.

Notez les fraisages dans le châssis: toute pièces s'y fixant est en fait encastrée dans le châssis, aussi dans le but de réduire les possibilité de tweak.

Robitronic Avid RC Car

Les supports de bras sont eux aussi vissés et encastrés dans le châssis.

Notez les pièces de réglage du centre de rouli.

Robitronic Avid RC Car

La roue-libre rappelle dans sa conception les pièces Corally (grand diamêtre, couronne comportant uniquement les dents...).

Robitronic Avid RC Car

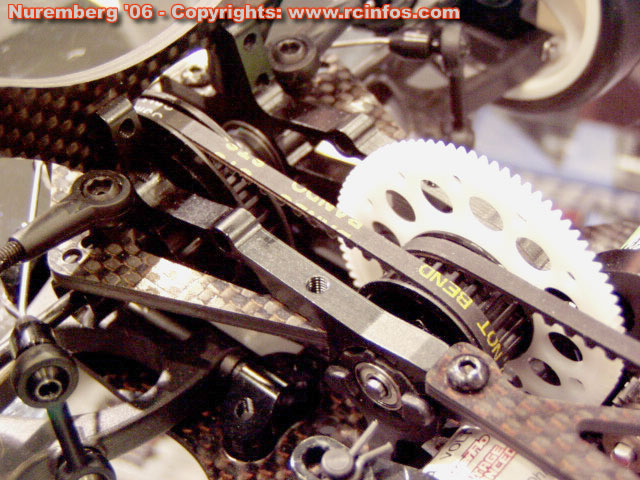

La couronne n'est pas vissées sur son support, mais prise en "sandwich" entre deux pièces dont une est munie d'ergots. Ceci n'est pas vraiment nouveau, mais rare. Cela permet à la couronne de rester parfaitement ronde et droite.

Notez ici les poulies de très grand diamêtre.

Michael nous a également expliqué qu'il n'est pas prévu d'installer une roue-libre centrale.

Robitronic Avid RC Car

Spool: le spool avant (en option) est extrèmement léger, comme le montre cette photo.

Robitronic Avid RC Car

Les cardans sont extrèmements semblables aux Xray d'avant T2.

Cependant, Michael y a apporté là aussi sa touche personnelle, en y ajoutant un insert en plastique (que l'on peut changer régulièrement), qui fait office de "Nylstop" pour la vis de fixation de roue.

Robitronic Avid RC Car
